Instalación y montaje - Repisa de Videoconferencia



Capacidad máxima de carga: 150 libras (68 kg) Pantalla

                                                50 libras (22.7 kg) por repisa





NOTA: Lea la hoja de instrucciones completamente antes de iniciar la instalación y montaje.



Advertencia

• •No comience a instalar su producto Peerless hasta haber leído y entendido las instrucciones y advertencias contenida en esta hoja de instalación. Si usted tiene alguna pregunta acerca de cualquiera de las instrucciones o advertencias, llame a atención a Clientes al 1-800-865-2112, para todos los clientes internacionales, por favor póngase en contacto con su distribuidor local.
• •Este producto sólo debe ser instalado por una persona de buena aptitud mecánica, y que entiende plenamente estas instrucciones.
• •Nunca exceda la capacidad de carga máxima de que se indica en la página 1. El uso con televisores más pesados ​​puede provocar inestabilidad causando vuelco con resultado de muerte o lesiones graves.
• •Utilice siempre un asistente o equipos de elevación mecánica para levantar y colocar el equipo con seguridad.
•  •Apriete los tornillos con firmeza, pero no en exceso. El apretar excesivamente puede dañar los artículos, reduciendo enormemente la capacidad de sujeción.
• •El carro o soporte no está fijado o anclado al suelo, y por lo tanto puede volcarse y / o caer si la pantalla y / o el soporte se agita o golpea. No se recomienda su uso en áreas con tráfico pesado.
• •Muerte o lesiones graves pueden ocurrir cuando los niños suban al mueble de equipamiento de audio y / o de vídeo. Controles remotos o juguetes existentes en el mobiliario pueden animar al niño a subir, que resulta la mayor atracción en el niño.



Instrumentos necesarios para ensamblar

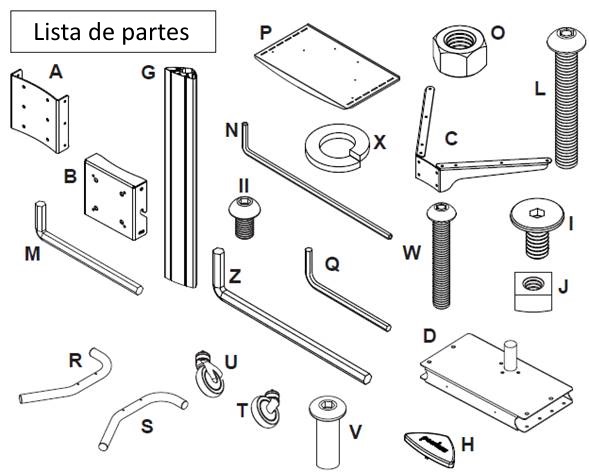

Lista de piezas



Descripción	Cantidad	SR!M Parte #	SR560M
A) Soporte de montaje en pantalla	1	201-1156	201-1156
B) Placa gancho	1	201-1157	201-1157
C) Soporte de repisa	1	201-1158	201-1158
D) Base	1	009-1223	009-1223
E) Placa universal	1	N/A	201-1110
F) Soporte adaptador	2	N/A	202-1655
G) Vertical	1	580-1180	580-1180
H) Cubierta superior	1	590-1210	590-1210
I) Tornillo cabeza plana 1/4-20 X 12	14	520-2325	520-2325
J) Tuerca 1/4-20 mm	10	530-1050	530-1050
L) Tornillo de cabeza 3/8.16 X 2.5	3	520-9550	520-9550
M) Llave Allen 7/32	1	560-9715	560-9715
N) Llave Allen 4 mm	1	560-9646	560-9646
O) Tuerca nylock 8/32	6	530-1038	530-1038
P) Platillo de repisa	1	009-1225	009-1225
Q) Llave Allen 6 mm	1	560-9716	560-9716
R) Pierna izquierda	1	009-1296	009-1296
S) Pierna derecha	1	009-1295	009-1295
T) Rueda giratoria del mobiliario	2	600-0044	600-0044
U) Rueda giratoria del mobiliario/freno	2	600-0045	600-0045
V) Conector de tuerca común	4	530-1037	530-1037
W) Perno roscado 3/8-16 X1.5	4	520-1329	520-1329
X) ID Arandela de seguridad M10 X 0402	3	540-9424	540-9424
Z) Llave Allen 3/16	1	560-0071	560-0070

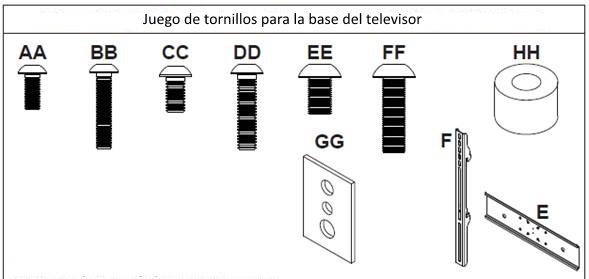

AA) Enchufe de tornillo pasador M5 X 12 mm	4	N/A	520-1064
BB) Enchufe de tornillo pasador M5 X 25 mm	4	N/A	520-1122
CC) Enchufe de tornillo pasador M6 X 12 mm	4	N/A	520-1150
DD) Enchufe de tornillo pasador M6 X 25 mm	4	N/A	520-1211
EE) Enchufe de tornillo pasador Enchufe de tornillo pasador M8 X 12 mm	4	N/A	520-1724
FF) M8 X 25 mm	4	N/A	520-1101
GG) Arandela M5/M4/M6	4	N/A	580-1398
HH) Espaciador	4	N/A	540-1059
II) M10 X 15 mm tornillo de cabeza	4	520-9262	520-9262

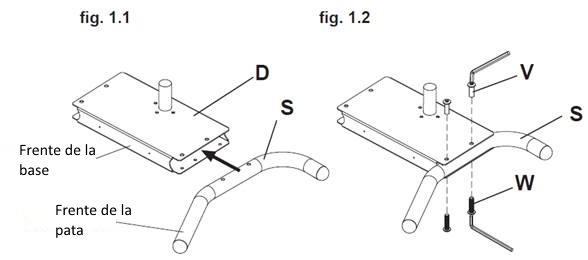

Paso 1: Inserte la pata derecha (S) en la caja base (D) como se muestra en la fig. 1.1. Después alinee los agujeros en la pata derecha con los agujeros en la base (D). Fije a la pata derecha con dos tornillos 3 / 8-16 x 1.5” (W) y dos conectores de unión (V). Apriete utilizando llave Allen 3/16” (Z) y llave Allen 7/32” (M) como se muestra en la Fig.1.2.



NOTA: Las patas izquierda y derecha pueden ser identificadas mirando el carro desde la parte delantera. Repita en el lado izquierdo con la pata izquierda (R).

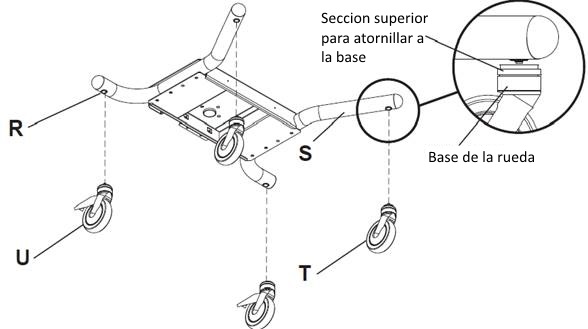

Paso 2: Insertar ruedas (U & T) en los orificios de las patas de soporte (R & S) y atornillarla para asegurar. Fijar las ruedas con freno (U) a la parte trasera de las patas de soporte izquierda y derecha (R y S). Fijar ruedas sin freno (T) al frente de la patas de soporte como se muestra.



NOTA: Ponga los frenos en las ruedas para evitar movimientos bruscos durante la instalación.

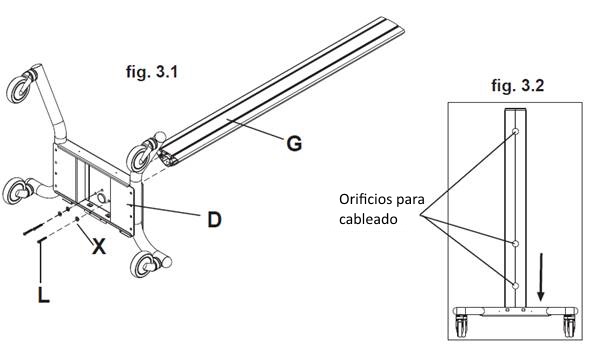

Paso 3: Coloque en posición vertical (G) a la base (D), como se muestra en la figura 3.1 utilizando tres tornillos 3 / 8-16 x 2.5" (L) e ID arandelas de seguridad M10 x .402 (X). Apriete los tornillos con llave Allen 7/32" (M).



NOTA: Asegúrese de que la línea de agujeros del cableado este en la configuración mostrada, dos abajo y uno arriba figura 3.2.

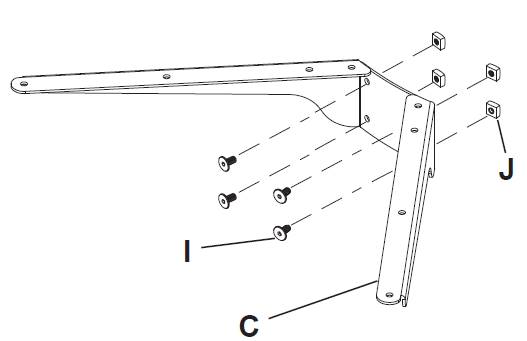

Paso 4: Sin apretar y dejando un espacio sujete con cuatro tornillos 1 / 4-20 x 12 mm”  (I) cuatro tuercas 1 / 4-20” (J) para soporte de repisa (C).

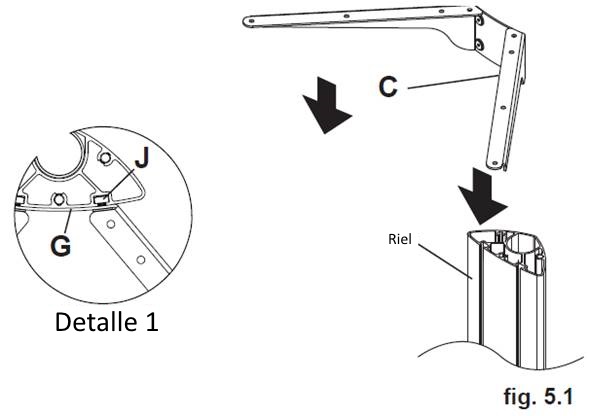

Paso 5: Deslizar el soporte de repisa (C) en posición vertical (G) para que las tuercas 1 / 4-20 (J) se deslicen en las ranuras de posición vertical (G) como se muestra en la figura 5.1 y el detalle 1. Deslice el soporte de la repisa a la altura deseada, nivele, luego apriete los tornillos 1 / 4-20 x 12mm” (I) utilizando la llave Allen 4 mm” (N).



NOTA: MÁXIMO DOS REPISAS.

Altura máxima de la plataforma superior es de 34 "de base.

Altura máxima de la segunda plataforma es de 28 "de base









Colocación de estante del metal

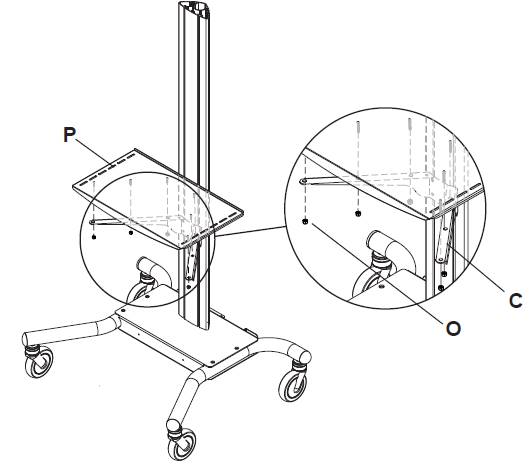

Paso 6: Coloque la repisa (P) en el soporte de repisa (C) utilizando seis tuercas nylock 8/32 (O) como se muestra a continuación. Utilice una llave ajustable para apretar seis tuercas nylock de 8/32 (S).



• Esta repisa está diseñada para uso con un pesaje equipos NO más de 50 libras. (22,7 kg) que se ajusta de manera uniforme al otro lado la superficie del platillo de repisa (P). El uso con otros equipos puede dar lugar a inestabilidad y causar lesiones personales o daños a la propiedad.







Paso 7: Flojamente sujete con seis tornillos 1 / 4-20 x 12 mm” (I) y tuercas 1 / 4-20 (J) soporte de montaje en pantalla (A).
